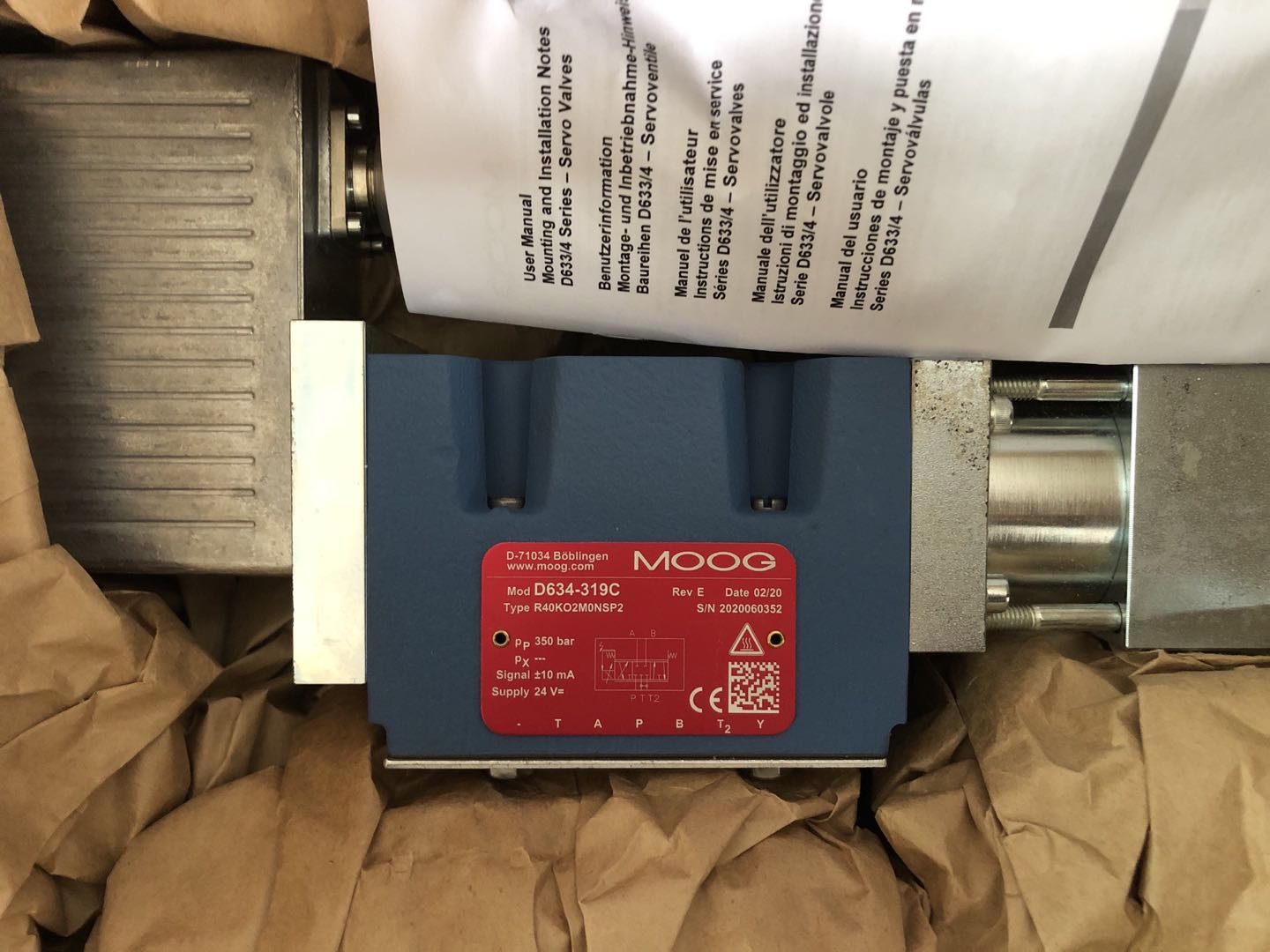

MOOG伺服閥D634-319C電氣連接介紹
- 2020-10-26 17:24:00
- 俞福任 原創
- 4624
MOOG伺服閥D634-319C電氣連接介紹：
電源電壓為24V，6+PE極插座的閥電路板指令信號0至±10 mA浮動，閥電流輸入型閥芯位移與1o=-1成比例。閥口100%全開且閥口P和閥口A溝通、閥口B和閥口T溝通時，lo=+10
mA，指令信號為0mA時，閩芯居中.D腳和E腳可轉換使用?？筛鶕?jù)所期望的流動方向使用D腳或E腳，未用的腳連接至配電柜側的信號接地端。指令信號為0至±10v，閱電壓輸入型閥芯行程與（Uo-U2）成比例。閥口100%全開且閥口P和閥口A溝通、閥口B和閥口T溝通時，（Uo-Ug）=+10V指令信號為0V時，閥芯居中。輸入級為電壓差動放大器。如果指令信號為單端信號，則可根據所期望的流動方向?qū)腳或E腳連接至配電柜側的信號接地端。
實際值為4至20 mA可通過F腳來測量閥芯實際的位移值（見下圖）?？梢杂么诵盘栠M行監控和故障檢測。閥芯的行程范圍對應電流為4至20 mA對中位置電流為12 mA，20
mA相當于閥口100%全開且P通A和B通T時的電流。閩芯位置信號輸出1=0mA時表示可能斷線。
帶6+PE插座的閥的接線圖符合EN 175201 Part 8041）標準，配套插頭（R型和5型，金屬外殼）須事先做好保護接地（4）。
